中文名：N-甲基咪唑，1-甲基咪唑，甲基咪唑

英文名：N－methylimidazole，Lupragen NMI

分子式(Formula)：C4H6N2

分子量(Molecular Weight)： 82.10

CAS編號：616-47-7

結(jié)構(gòu)式如下：

物化性質(zhì)

N-甲基咪唑為無色透明液體，可溶于乙醚，與水混溶。

密度：（g/ml）1.030~1.040

閃點(diǎn):92℃

沸點(diǎn):198℃

產(chǎn)品應(yīng)用

N-甲基咪唑是一款熱敏型中等活性凝膠類催化劑等，主要用于聚氨酯半硬泡、微孔彈性體等；

N-甲基咪唑可作為環(huán)氧固化促進(jìn)劑，配合酸酐類固化劑在環(huán)氧灌封膠中使用；

N-甲基咪唑還是一種醫(yī)藥中間體。

儲存信息

在許可的區(qū)域隔離儲存。儲存于原裝容器中，防止直接光照，置于干燥、涼爽和通風(fēng)良好的區(qū)域，遠(yuǎn)離禁忌物、食品和飲料。上鎖保管。移除所有點(diǎn)火源。與氧化性物質(zhì)分離。使用前，保持容器關(guān)緊與密封。已開封的容器必須小心地再封好，并保持直立以防止漏出。請勿儲存在未加標(biāo)簽的容器中。采用合適的收容方式以防止污染環(huán)境。

業(yè)務(wù)、技術(shù)聯(lián)系：吳經(jīng)理?183-0190-3156

業(yè)務(wù)、技術(shù)聯(lián)系：吳經(jīng)理 183 0190 3156

SolsticeTM?LBA（HFO-1233zd, 1-氯，3，3，3?三氟丙烯）是霍尼韋爾首先推出的第四代低全球變暖潛值（GWP）發(fā)泡劑，適用于家用電器、建筑保溫、冷鏈運(yùn)輸和工業(yè)保溫等領(lǐng)域聚氨酯隔熱材料的發(fā)泡，是 CFC、HCFC、HFC?和其它非氟碳發(fā)泡劑的佳替代發(fā)泡劑。適用于聚氨酯發(fā)泡行業(yè)的一種能夠同時(shí)滿足各種工藝及環(huán)保要求的新一代發(fā)泡劑，具有高效 ??節(jié)能、不燃、不含可揮發(fā)性有機(jī)物，低全球變暖潛值，安全環(huán)保等特點(diǎn)。經(jīng)過不斷的配方及 ??工藝參數(shù)的優(yōu)化后，以 SolsticeTM?LBA?新一代高效節(jié)能環(huán)保發(fā)泡劑制得的聚氨酯泡沫和現(xiàn)有發(fā)泡劑體系（245fa?和環(huán)戊烷）相比具有更為優(yōu)異的導(dǎo)熱系數(shù)和整機(jī)能耗水平，分別比相同型號的 245fa?以及環(huán)戊烷體系冰箱在導(dǎo)熱系數(shù)方面降低 7%（和 245fa?體系相比）和 12%

（和環(huán)戊烷體系相比），并且在整機(jī)能耗方面降低了 3%（245fa）和 7%（環(huán)戊烷）。

雖然 LBA?發(fā)泡劑有許多上述優(yōu)點(diǎn)，但在實(shí)際應(yīng)用時(shí)也面臨著一些問題，從我們催化劑的角度主要問題是：含鹵素發(fā)泡劑的分解造成的催化劑失活，因此傳統(tǒng)的催化劑在 LBA?體系中不適用，但全球變暖的事實(shí)讓我們不得不選擇 LBA?即 ODP?值為 0；全球變暖潛值 GWP?小于 5 的發(fā)泡劑，能同時(shí)滿足《蒙特利爾議定書》和《京都議定書》的環(huán)保要求，因此催化劑也只 ??能重新選擇適用于這類發(fā)泡劑的新型催化劑體系。

下面展開具體案列分析，具體案例分析前對比較方法做如下說明：“穩(wěn)定性”是指含有 ?除異氰酸酯之外的可發(fā)泡組合物的所有組分的預(yù)混物在設(shè)定為 50℃的烘箱中(在密封容器中)熱老化 2?周后將具有足夠的活性。在老化過程中，氫氟烯烴 (HFO) 發(fā)泡劑可能會發(fā)生分解，從而導(dǎo)致預(yù)混物失去活性。這種失活可以使用標(biāo)準(zhǔn) FOMAT?設(shè)備來測量，并測量上升曲線的泡沫速率，其中包括在聚合過程期間記錄高度與時(shí)間的關(guān)系以及泡沫上升速度與時(shí)間的 ??關(guān)系。測量失活的方法是通過監(jiān)測泡沫達(dá)到在老化過程中不同時(shí)間段達(dá)到的大高度的 80% 的時(shí)間（以秒為單位）的變化。然后可以通過記錄變化ΔT=T?老化-T?初始來測量催化劑性能的改進(jìn)。例如，需要 20?秒才能達(dá)到初制備時(shí)達(dá)到的大高度的 80%的制劑，在 50°C?儲存兩周后可能會經(jīng)歷反應(yīng)性衰減，然后需要 30?秒才能達(dá)到大高度的 80%達(dá)到的高度（通過FOMAT?設(shè)備測量）。則 ΔT?將為 10?秒。因此，當(dāng)比較催化劑組合物時(shí)，需要較小的ΔT 變化，因?yàn)檫@種較小的變化與老化過程中較低的活性損失相關(guān)。ΔT?的較小變化意味著，例如，合適的噴霧泡沫配方在老化后仍然可以產(chǎn)生泡沫，而不需要向預(yù)混物中添加額外的新鮮 ??催化劑以防止反應(yīng)混合物在應(yīng)用過程中流掛、滴落或塌陷。為了獲得穩(wěn)定的泡沫配方，優(yōu)選 ??反應(yīng)性的ΔT?變化小于約 7?秒。更優(yōu)選反應(yīng)性的ΔT?變化小于約 5?秒、小于約 4?秒并且在一

些情況下小于約 3 秒。

具體實(shí)施案列如下：將約 100g?上述預(yù)混物添加到塑料容器中封閉，并在密封容器中的烘箱中在 50℃下調(diào)節(jié) 7?或 14?天。使樣品在室溫下達(dá)到平衡，然后在由機(jī)械混合葉片以約3000rpm?提供的劇烈機(jī)械攪拌下與相應(yīng)量的異氰酸酯（通常為約 25g?多元醇預(yù)混物和 25g?異氰酸酯）混合。在聲納檢測設(shè)備（FOMAT?型號 V3.5?和 FOMAT?設(shè)備附帶的標(biāo)準(zhǔn)軟件）下測量泡沫上升情況，并記錄每個(gè)案例的選擇時(shí)間。選擇時(shí)間以秒為單位測量，它代表每個(gè)發(fā)泡 ??體達(dá)到全高度 80% 所需的時(shí)間。時(shí)間記錄 1?為組裝并立即發(fā)泡的預(yù)混物的選擇時(shí)間，T2?為50℃調(diào)理 7?天后的選擇時(shí)間，T3?為 50℃調(diào)理 14?天后的選擇時(shí)間。ΔT?是反應(yīng)性衰減或 T3 和 T1?之間的差值。在這些條件下，需要小于 5?秒的ΔT?才能具有適當(dāng)?shù)南到y(tǒng)穩(wěn)定性。

表一為實(shí)施案列過程中的基本配方，其他原料不變，整個(gè)過程只改變催化劑種類。

表二所示為該催化劑組合在老化時(shí)表現(xiàn)出顯著的反應(yīng)活性損失，高 ΔT 就可證明。

表三所示為該催化劑組合表現(xiàn)出良好的反應(yīng)穩(wěn)定性，ΔT 小于 5 秒。

為進(jìn)一步做分析對比，對表二和表三進(jìn)行了上機(jī)噴涂放大評估，以便從 FOMAT?反應(yīng)性評估（ΔT?或泡沫達(dá)到大高度的 80% 所需時(shí)間的增加）和實(shí)際泡沫配方性能中獲得直接相關(guān)數(shù)據(jù)。將表 2?中所示的配方的多元醇預(yù)混物的所有組分在金屬桶中混合在一起，并用氣動(dòng)混合器混合幾分鐘后用噴涂機(jī)進(jìn)行現(xiàn)場噴涂。方形紙板用螺栓固定在水平在地板上的木托 ??盤結(jié)構(gòu)上。通過將少量噴霧到桶中并使用木制壓舌板來測量乳化時(shí)間、線性凝膠時(shí)間和表干 ??時(shí)間（根據(jù)下述方法）進(jìn)行反應(yīng)性測量。這些噴霧試驗(yàn)中的反應(yīng)性測量為一式三份進(jìn)行并記 ??錄每個(gè)樣品的平均值。在配制多元醇預(yù)混物的同一天進(jìn)行初始反應(yīng)性測量。通過用完全配制 ??的多元醇預(yù)混物卷邊關(guān)閉5?加侖桶并將桶置于 50°C?烘箱中 2?周來制備對老化樣品的反應(yīng)性測量。

下面展開具體案列分析，具體案例分析前對比較方法做如下說明：“乳化時(shí)間”是噴涂 ?液體在基材上開始反應(yīng)并起泡所需的時(shí)間，以秒為單位。噴涂泡沫的乳化時(shí)間優(yōu)選為 0.2

至 3?秒。如果乳化時(shí)間太長，配方將沒有足夠的粘度來保留在所需的位置，并且可能會滴落或從基材上流下或流下?！熬€性凝膠時(shí)間”測量為噴射液體充分反應(yīng)以使液體開始膠凝所需的時(shí)間（以秒為單位），并且可以通過用壓舌板接觸泡沫體并拉動(dòng)將聚合物線從泡沫體中拉出遠(yuǎn)離泡沫。優(yōu)選的是，線性凝膠時(shí)間在 4?秒至 15?秒之間。如果線性膠凝時(shí)間少于 4?秒，

則發(fā)泡物質(zhì)可能會在上升之前膠凝，從而在泡沫中產(chǎn)生壓力。如果線性凝膠時(shí)間大于 15?秒， 如果聚合反應(yīng)沒有進(jìn)行到泡沫能夠承受其自身重量的程度，則發(fā)泡體可能會下垂或自行回落。 ??“不粘時(shí)間”是指當(dāng)輕輕拍打泡沫表面時(shí)，噴射液體反應(yīng)到泡沫物質(zhì)不再粘在壓舌板上所需 的時(shí)間（以秒為單位）。不粘時(shí)間優(yōu)選為 5?至 20?秒。

表四所示為表二配方所得測試數(shù)據(jù)，結(jié)果說明了該催化劑體系在 50℃儲存兩周后反應(yīng)性的顯著衰減。

表五所示為表三配方所得測試數(shù)據(jù)，結(jié)果說明了該催化劑體系優(yōu)于表二的催化劑體系的 ?穩(wěn)定性。

本催化劑組合可用于生產(chǎn)任何硬質(zhì)絕緣泡沫，并且特別可用于噴涂泡沫、器具絕緣、絕 ??緣建筑板和含有閉孔硬質(zhì)聚氨酯泡沫的各種其它絕緣產(chǎn)品。特別適用于改善含有氫鹵烯烴發(fā) ??泡劑的體系的穩(wěn)定性，例如 HFCO-1234ze（反式 1,3,3,3-四氟丙-1-烯）和 HFCO-1233zd

（反式 1,3,3,3-四氟丙-1-烯）中的至少一種。 1-丙烯、1-氯-3,3,3-三氟）等 HFO。

技術(shù)支持:183-0190-3156 吳經(jīng)理

SolsticeTM LBA（HFO-1233zd, 1-氯，3，3，3三氟丙烯）是霍尼韋爾首先推出的第 四代低全球變暖潛值（GWP）發(fā)泡劑，適用于家用電器、建筑保溫、冷鏈運(yùn)輸和工業(yè)保溫等 領(lǐng)域聚氨酯隔熱材料的發(fā)泡，是CFC、HCFC、HFC和其它非氟碳發(fā)泡劑的替代發(fā)泡劑。 適用于聚氨酯發(fā)泡行業(yè)的一種能夠同時(shí)滿足各種工藝及環(huán)保要求的新一代發(fā)泡劑，具有高效 節(jié)能、不燃、不含可揮發(fā)性有機(jī)物，低全球變暖潛值，安全環(huán)保等特點(diǎn)。經(jīng)過不斷的配方及 工藝參數(shù)的優(yōu)化后，以SolsticeTM LBA新一代高效節(jié)能環(huán)保發(fā)泡劑制得的聚氨酯泡沫和現(xiàn) 有發(fā)泡劑體系（245fa和環(huán)戊烷）相比具有更為優(yōu)異的導(dǎo)熱系數(shù)和整機(jī)能耗水平，分別比相 同型號的245fa以及環(huán)戊烷體系冰箱在導(dǎo)熱系數(shù)方面降低約7% （和245fa體系相比）和約12% （和環(huán)戊烷體系相比），并且在整機(jī)能耗方面降低了 約3%（245fa）和約7% （環(huán)戊烷）。

雖然LBA發(fā)泡劑有許多上述優(yōu)點(diǎn)，但在實(shí)際應(yīng)用時(shí)也面臨著一些問題，從我們催化劑的 角度主要問題是：含鹵素發(fā)泡劑的分解造成的催化劑失活，因此傳統(tǒng)的催化劑在LBA體系中 不適用，但全球變暖的事實(shí)讓我們不得不選擇LBA即ODP值為0；全球變暖潛值GWP小于5 的發(fā)泡劑，能同時(shí)滿足《蒙特利爾議定書》和《京都議定書》的環(huán)保要求，因此催化劑也只 能重新選擇適用于這類發(fā)泡劑的新型催化劑體系。

下面展開具體案列分析，具體案例分析前對比較方法做如下說明：“穩(wěn)定性”是指含有 除異氰酸酯之外的可發(fā)泡組合物的所有組分的預(yù)混物在設(shè)定為50℃的烘箱中（在密封容器 中）熱老化2周后將具有足夠的活性。在老化過程中，氫氟烯烴（HFO）發(fā)泡劑可能會發(fā)生分 解，從而導(dǎo)致預(yù)混物失去活性。這種失活可以使用標(biāo)準(zhǔn) FOMAT 設(shè)備來測量，并測量上升曲 線的泡沫速率，其中包括在聚合過程期間記錄高度與時(shí)間的關(guān)系以及泡沫上升速度與時(shí)間的 關(guān)系。測量失活的方法是通過監(jiān)測泡沫達(dá)到在老化過程中不同時(shí)間段達(dá)到的大高度的約80% 的時(shí)間（以秒為單位）的變化。然后可以通過記錄變化ATh老化-T初始來測量催化劑性能的改 進(jìn)。例如，需要20秒才能達(dá)到初制備時(shí)達(dá)到的大高度的約80%的制劑，在50° C儲存兩 周后可能會經(jīng)歷反應(yīng)性衰減，然后需要30秒才能達(dá)到大高度的約80%達(dá)到的高度（通過 FOMAT設(shè)備測量）。則AT將為10秒。因此，當(dāng)比較催化劑組合物時(shí)，需要較小的AT 變化，因?yàn)檫@種較小的變化與老化過程中較低的活性損失相關(guān)。AT的較小變化意味著，例 如，合適的噴霧泡沫配方在老化后仍然可以產(chǎn)生泡沫，而不需要向預(yù)混物中添加額外的新鮮 催化劑以防止反應(yīng)混合物在應(yīng)用過程中流掛、滴落或塌陷。為了獲得穩(wěn)定的泡沫配方，優(yōu)選 反應(yīng)性的AT變化小于約7秒。更優(yōu)選反應(yīng)性的AT變化小于約5秒、小于約4秒并且在一 些情況下小于約3秒。

具體實(shí)施案列如下：將約100g上述預(yù)混物添加到塑料容器中封閉，并在密封容器中的 烘箱中在50℃下調(diào)節(jié)7或14天。使樣品在室溫下達(dá)到平衡，然后在由機(jī)械混合葉片以約 3000rpm提供的劇烈機(jī)械攪拌下與相應(yīng)量的異氰酸酯（通常為約25g多元醇預(yù)混物和25g異 氰酸酯）混合。在聲納檢測設(shè)備（FOMAT型號V3.5和FOMAT設(shè)備附帶的標(biāo)準(zhǔn)軟件）下測 量泡沫上升情況，并記錄每個(gè)案例的選擇時(shí)間。選擇時(shí)間以秒為單位測量，它代表每個(gè)發(fā)泡 體達(dá)到全高度約80%所需的時(shí)間。時(shí)間記錄1為組裝并立即發(fā)泡的預(yù)混物的選擇時(shí)間，T2為 50℃調(diào)理7天后的選擇時(shí)間，T3為50℃調(diào)理14天后的選擇時(shí)間。AT是反應(yīng)性衰減或T3 和T1之間的差值。在這些條件下，需要小于5秒的AT才能具有適當(dāng)?shù)南到y(tǒng)穩(wěn)定性。

表一為實(shí)施案列過程中的基本配方，其他原料不變，整個(gè)過程只改變催化劑種類。

表二所示為標(biāo)準(zhǔn)胺催化劑PC5和A33在老化后表現(xiàn)出顯著的反應(yīng)活性損失，高AT即可 證明這一點(diǎn)。

表三所示為新型LBA體系催化劑并且當(dāng)在50° C老化兩周時(shí)可以表現(xiàn)出改善的穩(wěn)定性， 且AT<5秒。

表四所示為新型LBA體系催化劑并且當(dāng)在50° C老化兩周時(shí)可以表現(xiàn)出改善的穩(wěn)定性，

且AT<5秒。

表五所示為新型LBA體系催化劑并且當(dāng)在50° C老化兩周時(shí)可以表現(xiàn)出改善的穩(wěn)定性， 且AT<5秒。

本催化劑組合可用于生產(chǎn)任何硬質(zhì)絕緣泡沫，并且特別可用于噴涂泡沫、器具絕緣、絕 緣建筑板和含有閉孔硬質(zhì)聚氨酯泡沫的各種其它絕緣產(chǎn)品。特別適用于改善含有氫鹵烯烴發(fā) 泡劑的體系的穩(wěn)定性，例如HFCO-1234ze （反式1,3,3,3-四氟丙-1—烯）和HFCO-1233zd

（反式 1,3,3,3-四氟丙-1-烯）中的至少一種。 1-丙烯、1-氯-3,3,3-三氟）等 HFO。

技術(shù)支持:183-0190-3156 吳經(jīng)理

Projects can be detected/可檢測項(xiàng)目

Refer to the data/可參考數(shù)據(jù)

Technical Indicators/技術(shù)指標(biāo)

技術(shù)支持：吳經(jīng)理183-0190-3156

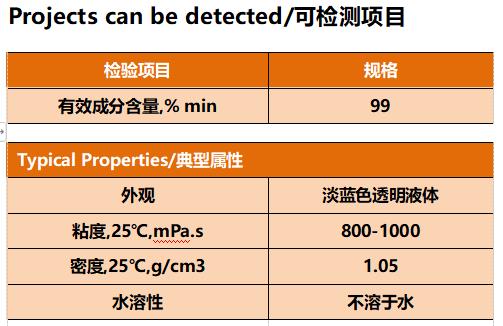

Projects can be detected/可檢測項(xiàng)目

Refer to the data/可參考數(shù)據(jù)

Technical Indicators/技術(shù)指標(biāo)

技術(shù)支持：吳經(jīng)理183-0190-3156

關(guān)鍵詞：環(huán)氧稀釋劑、環(huán)氧增韌劑、腰果殼油環(huán)氧稀釋劑、腰果殼油環(huán)氧增韌劑、防腐涂料稀釋劑、船體涂料稀釋劑、船舶防腐涂料稀釋劑、集裝箱防腐涂料稀釋劑、生物基稀釋劑

卡德萊提供一系列獨(dú)特的腰果殼油環(huán)氧稀釋劑與樹脂增韌劑，為配方師提供寶貴的配方工具，滿足特定的目標(biāo)性能?？ǖ氯R的環(huán)氧稀釋劑和樹脂增韌劑包括活性和非活性環(huán)氧稀釋劑和多用途改性劑，不僅可以降低粘度，還改善了防腐性能、柔韌性和早期耐水性。這些腰果殼油環(huán)氧稀釋劑允許配方師在零與低VOC涂料與膠粘劑配方中實(shí)現(xiàn)提高產(chǎn)品性能和施工性。雙官能團(tuán)縮水甘油醚樹脂和聚縮水甘油醚環(huán)氧酚醛樹脂可以在不損害其他性能的情況下，增加體系的柔韌性。對于無法切換到腰果殼油材料的配方，卡德萊也可以供應(yīng)不含腰果殼油的單官能團(tuán)縮水甘油醚產(chǎn)品 。

卡德萊公司生產(chǎn)的腰果酚非活性環(huán)氧稀釋劑是一種不使用溶劑降低粘度的有效方法。所有腰果酚衍生產(chǎn)品均具有高疏水性的優(yōu)勢，因此可以為配方體系帶來優(yōu)異的耐水性。由于主鏈中的長脂肪族鏈，這些環(huán)氧稀釋劑可以提供更高的柔韌性和抗沖擊性。腰果酚的芳香環(huán)可以提高這些衍生物的耐化學(xué)性。這些綜合性能有助于確保我們的環(huán)氧稀釋劑可以有效提高體系的整體性能。

Ultra LITE 2020系列是多功能稀釋劑產(chǎn)品，也有助于延長凝膠時(shí)間。NX-202X系列包含各種腰果酚型號，適合用作各種體系的稀釋劑，包括環(huán)氧和聚氨酯配方。除此之外，腰果酚還可以作為環(huán)氧樹脂和胺之間的促進(jìn)劑，因此適合作為壬基酚的替代品。

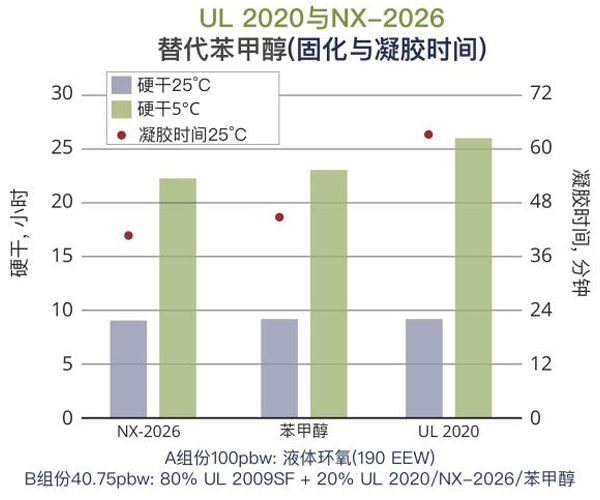

Ultra LITE超淺色腰果酚型號NX-2026和Ultra LITE 2020 (UL 2020) 是甲醇的可再生和低揮發(fā)性替代品，按照粘度和固化性能差異可適當(dāng)調(diào)整配方。圖表顯示了甲醇、UL 2020和NX-2026之間的硬干時(shí)間和凝膠時(shí)間的比較，作為配方參考。

卡德萊LITE 2100(R)是顏色淺、低粘度的腰果殼油改性烴類樹脂。與典型的酚基碳?xì)浠衔飿渲啾?，它們在降低環(huán)氧樹脂粘度上更為有效，從而改善高固體份和無溶劑配方體系的相容性，方便更好地成膜。這些產(chǎn)品具有良好的硬度發(fā)展，同時(shí)提供更好的柔韌性和抗沖擊性。產(chǎn)品的高疏水性為配方提供了優(yōu)異的耐水性，更重要的是，在浸泡和蒸汽暴露的表面上具有優(yōu)異的防腐性能。此外，這兩種產(chǎn)品還具有很好的抗紫外線性能和良好的保光性，可用于較淺顏色的涂料。

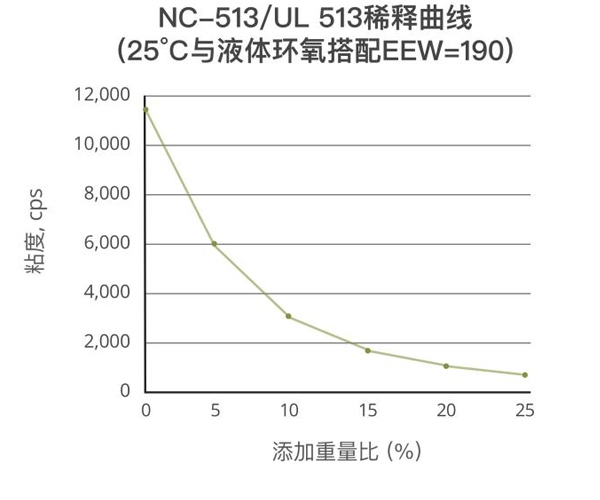

Ultra LITE 513系列由單官能環(huán)氧稀釋劑組成，可有效降低粘度，是傳統(tǒng)縮水甘油醚的優(yōu)秀替代品。NC-513為標(biāo)準(zhǔn)型號。Ultra LITE 513是一款純度更高、粘度更低、顏色非常淺的NC-513版本。LITE 513E是一款非常低的NC-513總氯版本，適用于電子應(yīng)用。

這一系列腰果酚基活性環(huán)氧稀釋劑可以在聚合物網(wǎng)絡(luò)中進(jìn)行反應(yīng)，以盡量減少對保護(hù)層的影響。此外，腰果酚主鏈具有良好的疏水性、耐化學(xué)性、耐熱性和柔韌性，從而確保終環(huán)氧體系的良好性能。如右邊的圖表所示，NC-513加入到與不同環(huán)氧固化劑反應(yīng)的液體環(huán)氧樹脂體系中，可以提高高溫耐水性（較低的增重）。

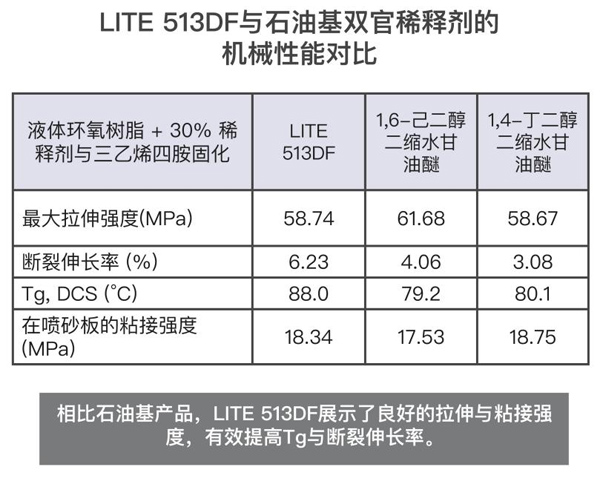

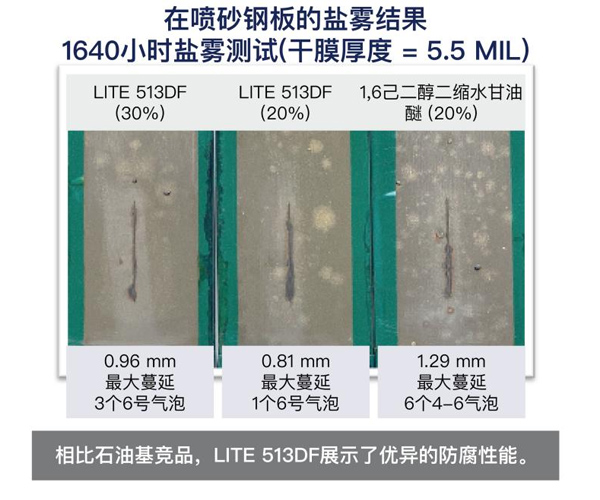

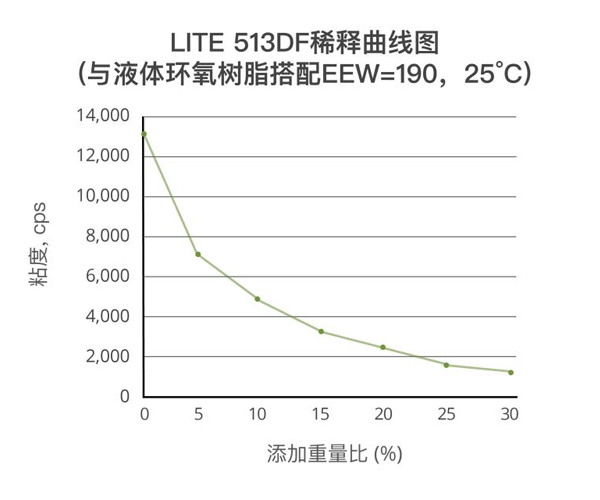

LITE 513DF是一款基于腰果殼油的新型高生物含量稀釋劑，它的環(huán)氧當(dāng)量比標(biāo)準(zhǔn)的513型號要低。這款產(chǎn)品適用于環(huán)氧涂料、單組分和雙組分粘合劑以及復(fù)合材料。LITE 513DF粘度低，具有優(yōu)異的稀釋能力，與雙酚A型液體環(huán)氧樹脂的添加重量曲線如圖所示。作為稀釋劑，它在環(huán)境溫度和低溫下具有良好的硬度發(fā)展。與其他腰果殼油改性的材料類似，LITE 513DF具有良好的耐水性和柔韌性。在涂料應(yīng)用中，LITE 513DF在長期鹽霧試驗(yàn)中表現(xiàn)出非常好的防腐性能，請見本頁面板的圖片。在粘合劑應(yīng)用中，這種環(huán)氧稀釋劑還可作為改性劑，提高伸長率和粘結(jié)強(qiáng)度，同時(shí)將對Tg和抗拉強(qiáng)度的影響降至低。

該材料是石油基雙官能稀釋劑（例如1,6己二醇二縮水甘油醚和1,4丁二醇二縮水縮水甘油醚）的極好替代品。

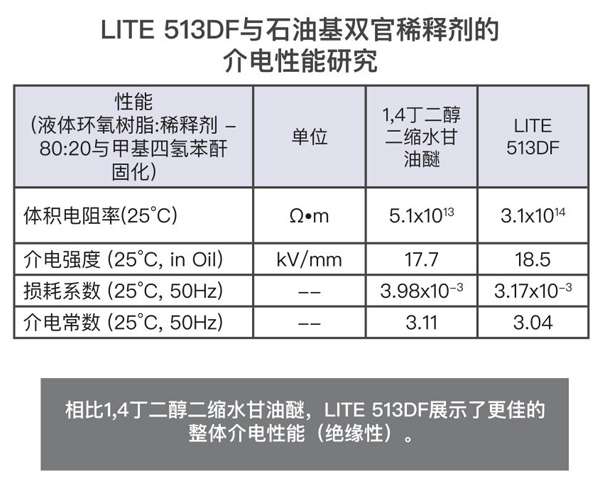

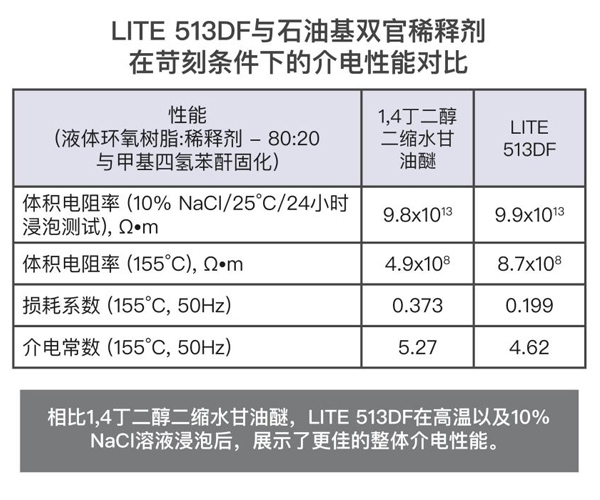

根據(jù)IEC 62631和IEC 60243標(biāo)準(zhǔn)進(jìn)行測試，如其介電性能所示，LITE 513DF提供了良好的絕緣性能。在Epon 828的配方中，樹脂的使用量為20%，用MTHPA（甲基四氫鄰二甲酸酐）固化，并用BDMA（芐基二甲胺）催化。LITE 513DF展示了優(yōu)異的結(jié)果，其體積電阻率和介電強(qiáng)度更高，損耗因數(shù)和介電常數(shù)比競品1,4丁二醇二縮水甘油醚更低。當(dāng)兩種稀釋環(huán)氧樹脂體系都暴露于高溫或鹽溶液中時(shí)，LITE 513DF的性能優(yōu)于石油基雙官能稀釋劑。LITE 513DF是一款良好的環(huán)氧稀釋劑和改性劑，適用于電氣灌封、鑄造和封裝（浸漬樹脂）。

卡德萊NC-514和NC-514S是柔性雙官能縮水甘油醚環(huán)氧樹脂增韌劑。芳香族的8個(gè)碳鏈允許該樹脂與傳統(tǒng)環(huán)氧樹脂結(jié)合使用，以增加涂層的柔韌性、耐磨性、耐水性和耐化學(xué)性，而不會對其他性能產(chǎn)生不利影響。

卡德萊NC-547是一款腰果酚衍生的聚縮水甘油醚環(huán)氧酚醛樹脂。該樹脂可與標(biāo)準(zhǔn)環(huán)氧樹脂結(jié)合使用，在不影響耐化學(xué)性和耐水性的情況下，為涂層帶來柔韌性和更長的操作期。

技術(shù)支持：吳經(jīng)理183-0190-3156

描述：

當(dāng)考慮將 Niax Catalyst LC-5636 作為其他延遲催化劑的替代品時(shí)，它可以提供接近二丁基錫、汞和鎳基催化劑 1 的延長適用期和延遲凝膠反應(yīng)性能。配方設(shè)計(jì)師在聚氨酯體系中測試 Niaxcatalyst LC-5636 時(shí)發(fā)現(xiàn)，在熱條件下表現(xiàn)出良好的固化特性。它還可以在沒有熱量的情況下保持良好的適用期，使其成為冷固化系統(tǒng)中替代錫催化劑的絕佳候選者2。與鎳相比，它已被證明可以保持相似的適用期和可加工性，但固化速度更快。

我們理解嚴(yán)格的法規(guī)要求和對 EHS 的關(guān)注，使得獲取和配制汞、鎳或錫催化劑的難度前所未有。采用銅基 Niax catalyst Lc-5636 則可以代替這些金屬，該產(chǎn)品的環(huán)境影響更小，并且性能不會有太大損失。與這些金屬的對比測試表明，Niax catalyst LC-5636 有相似甚至更佳的貯存壽命、反應(yīng)性和固化速率。

對于要求更長貯存壽命的體系，例如機(jī)械發(fā)泡聚氨酯體系和涂料、膠粘劑、密封膠和彈性體（CASE）應(yīng)用，Niax catalyst LC-5636 是極佳之選。

除了末端固化性能，Niax catalyst LC-5636 的凝膠選擇性通常比錫 (IV) 和鎳催化劑的更好。此外，在有少量水存在的情況下使用時(shí)，Niax catalyst LC-5636 通常不會參與發(fā)泡反應(yīng)，其性能與汞基催化劑相似。

Niax catalyst LC-5636 對環(huán)境的影響更小，是許多金屬基催化劑的極佳替代產(chǎn)品，與這些金屬相比，具有易用性，同時(shí)還具備相似或者可能更佳的貯存壽命、緩發(fā)反應(yīng)性、熱固化或室溫固化性能。

存儲與包裝:

推薦Niax catalyst LC-5636 儲存在干燥涼爽并有恰當(dāng)通風(fēng)的地方，所有的儲存容器必須很好地密封，以避免與水或其他有影響的物質(zhì)接觸，因?yàn)檫@可能會改變產(chǎn)品在終使用中的性能。Niax catalyst LC-5636 佳的儲存溫度是10℃至30℃。更低或者更高的溫度都是不合適的，應(yīng)該盡量避免。

保質(zhì)期:

保持未開封，兩年

技術(shù)咨詢:183-0190-3156 吳經(jīng)理

Projects can be detected/可檢測項(xiàng)目

Refer to the data/可參考數(shù)據(jù)

技術(shù)咨詢:183-0190-3156 吳經(jīng)理
